耐火浇注料由于采用了微粉和高效分散剂技术，致密度大大提高，而透气度很低，从而降低了浇注料的抗爆裂性能。浇注料的爆裂是当前不定形预制件特别是大型、超大型及异型预制件和现场耐火浇注料烘烤中经常遇到的问题。因此，研究并提高耐火浇注料的抗爆裂性能具有重要的意义。

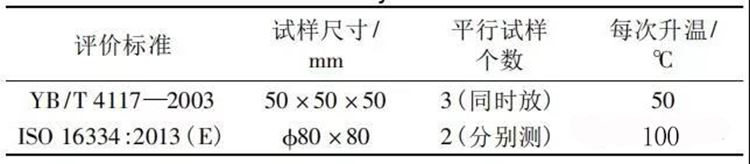

耐火浇注料的抗爆裂性评价是研究耐火浇注料抗爆裂性好坏的重要部分，因此，合理的评价标准至关重要。关于耐火浇注料的抗爆裂性评价，国际国内有着不同的标准，这些标准关于试样尺寸、平行试样个数等都有不同的要求。致密耐火浇注料抗爆裂性评价的国际标准与国内标准的区别主要见表1。

同时，国际标准中增加了对试样内部温度的监测，要求在试样内部正中心部位埋入热电偶，观察试样在试验炉中内部温度随时间的变化，认为其变化规律大致为:试样内部温度随时间的延长并不一直是线性增加，而在某一时间段内温度保持不变，然后继续线性增长。因此，该曲线上存在一个拐点，从而提出了转变点温度的概念。国际标准认为转变点温度表示浇注料的脱水能力;转变点温度低，表明脱水能力高，抗爆裂性好;转变点温度高，表明脱水能力差，抗爆裂性差。

根据浇注料的两种致爆机制(蒸汽压力致爆机制和热应力致爆机制)可知，影响浇注料抗爆裂性的因素有很多，如浇注料的结合体系、含水量、透气性、自身强度、试样尺寸、烘烤制度等。国际标准中，“转变点温度越低，抗爆裂性越好”的说法只提到了脱水能力与抗爆裂性的关系，而忽略了其他因素对浇注料抗爆裂性的影响。因此，主要根据现行冶金行业标准YB/T4117—2003和国际标准ISO16334:2013展开相关试验，测试不同结合体系浇注料的抗爆裂温度及试样内部转变点温度，探讨转变点温度与抗爆裂温度之间的关系。同时，测试了不同结合体系浇注料的物理性能，探究其与抗爆裂温度的关系。
