电炉炉底的工作条件和侧墙、炉顶的大致相同，都经受电弧的高温辐射，在极高的温度下工作，且经受急冷作用。另外，炉底还要直接与钢液接触，故要求其用优质耐火材料砌筑。炉底常用镁质砖、沥青结合镁砖砌筑，上面采用镁质、镁碳质或镁钙铁质捣打料打结。工作层打结料的好坏直接影响炉底的寿命，备受重视。白俄罗斯钢厂采用方镁石砖和镁质捣打料，其炉底寿命达到3000~5000次。

  镁钙铁质干打料的Fe2O3含量直接影响低温烧结性能和高温耐侵蚀性，干料要求烧结速度快，耐侵蚀和抗冲刷性好，施工方便，且在使用时能形成良好的烧结层。辽宁某公司生产的干打料性能指标见表1，在天津钢管公司150tUHP电炉和抚钢50tUHP电炉上都得到了成功应用。

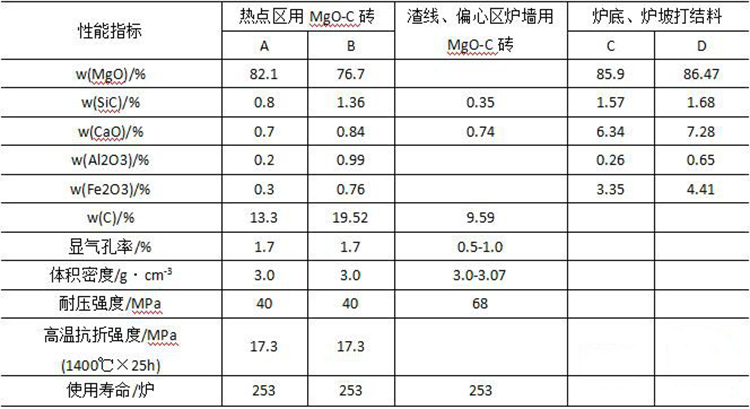

表1辽宁某公司生产的电炉用耐火材料及性能指标

  出钢口一般采用焦油浸渍镁砖或镁碳砖。近年来发展的偏心底出钢对耐火材料来说有很多优点。英国ASW公司的120t偏心底出钢电炉的生产实践表明，可降低出钢温度13℃，生产每吨钢可降低炉底耐火材料消耗0.5kg，降低钢包耐火材料消耗0.43kg，降低喷补耐火材料消耗0.64kg。
