世界上最早生产铝酸钙水泥的是法国拉法基公司(Lafarge)。早在1908年该公司的J.Bied就获得了商业化生产铝酸钙水泥的专利。目前世界上仍然以拉法基公司的铝酸钙水泥品种最全、生产和使用经验最丰富，其共有六种牌号的铝酸钙水泥可用作不定形耐火材料的结合剂，分别为CimentFonduLafarge(Al2O3 40%左右，Fe2O3 15%，简称Fon-du)、Secar41(Al2O3 46%，Fe2O3 5%)、Secar51(Al2O3 53%，Fe2O3<1.5%)、Secar60(Al2O3 58%，Fe2O3<1.0%)、Secar71(Al2O3 69%，CaO 30%)和Secar80(Al2O3 80%)。Fondu、Secar41和Secar51均采用高效反射炉熔融法生产：Secar60和Secar71则采用回转窑烧结法生产;Secar80是用Secar71与活性Al2O3细粉共同混磨而达到Al2O3 80%的。

  我国在1953年用倒焰窑试制高铝水泥(Al2O3 50%左右的硅酸钙水泥)成功;从1957年起采用回转窑烧结法制造高铝水泥至今已有40余年的历史;二十世纪六十年代末期研制成功了Al2O3 65%左右的铝酸钙水泥，即高铝水泥-65;为满足不定形耐火材料更耐高温的要求，1979年也研制成功了Al2O3大于70%的纯铝酸钙水泥。目前已能生产Al2O3含量分别为50%、65%、70%、80%和90%的系列铝酸钙水泥。

  以上可见，一般按Al2O3含量来划分铝酸钙水泥品种，但并无严格的成分标准。我国习惯上将铝酸钙水泥分为普通铝酸钙水泥(Al2O3 53~72%，CaO 21%~35%)和纯铝酸钙水泥(Al2O3 72%~82%，CaO 19%~23%)两大类。普通铝酸钙水泥又可分为低铁型(Fe2O3<2.0%)和高铁型(Fe2O3 7%~16%)两种。低铁型铝酸钙水泥中Al2O3含量在53%~56%、CaO含量在33%~35%的称为高铝水泥(Highaluminacement，简与HAC，也称矾土水泥)Al2O3含量在59%~61%、CaO含量在27%~31%的称为铝-60水泥;Al2O3含量在65%-70%、CaO含量在21%~24%的称为低钙铝酸盐水泥(高铝水泥-65)。纯铝酸钙水泥又可分为普通型(Al2O3 72%~78%)和超高铝型(Al2O3>79%~83%)两种。此外，根据对某方面物理性能特殊要求，还有早强型铝酸钙水泥和高强铝酸钙水泥等品种。表1为不同类型铝酸钙水泥的化学成分。美国等则将铝酸钙水泥划分为三大类:低纯度、中纯度和高纯度，其成分范围如表2所列。

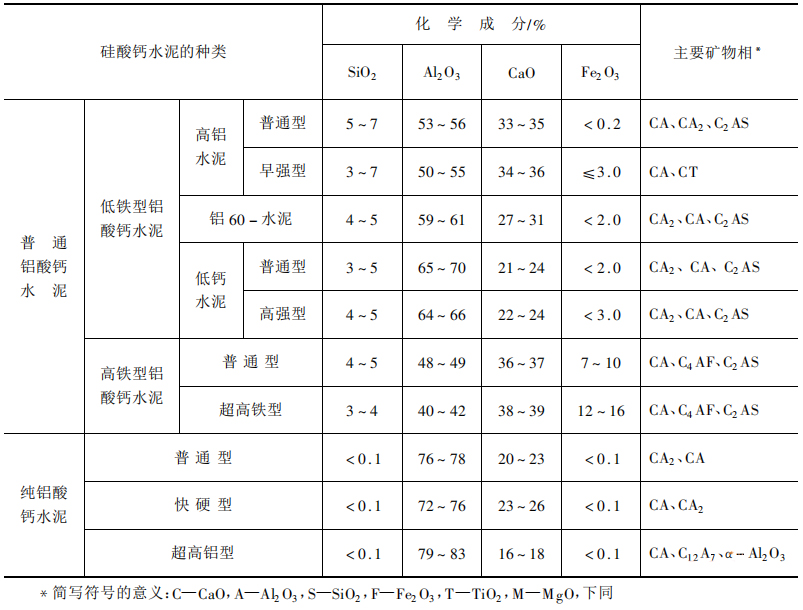

表1 硅酸钙水泥的化学成分与矿物组成

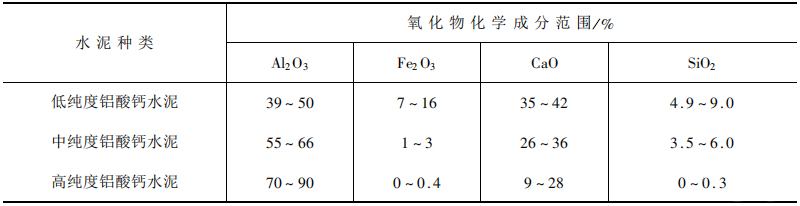

表2铝酸钙水泥的成分范围

  世界上对铝酸钙水泥的分类及称呼有时有很大差别。我国一般将Al2O3 50%~56%的铝酸钙水泥称为高铝水泥(矾土水泥)，但也有将纯铝酸钙水泥以外的铝酸钙水泥均称为高铝水泥，甚至就将铝酸钙水泥称为高铝水泥;美国、德国、捷克等高铝水泥的Al2O3，含量为40%~51%;法国、英国、西班牙等国则将高铝水泥(HAC)的组成确定为Al2O3 37%~41%，CaO 35%~39%，SiO2 3.5%~5.5%，Fe2O3 9%~12%，FeO 4%~6%，TiO2 1.5%~2.5%，MgO 0.5%~1.0%。
